S2M Center
En produisant automatiquement un code G prêt pour une grande variété de machines CNC, S2M Center transforme les conceptions directement de l'écran à la machine
Une solution automatisée pour la gestion de toutes les machines CNC
S2M Center est le logiciel CNC le plus flexible, le plus puissant et le plus automatisé du marché du travail du bois. Fonctionnant avec une gamme complète de machines, y compris des fraiseuses CNC, des perceuses et des tourillonneuses, des scies à tronçonner, des scies à panneaux, des tennonneuses et des plaqueuses de chants. S2M Center a la capacité de programmer intelligemment les machines en analysant la géométrie des pièces et en créant automatiquement des parcours d'outils, en choisissant le bon outil et en sélectionnant la vitesse de rotation et les vitesses d'avance. Et si vous utilisez plusieurs types de machines CNC, vous pouvez compter sur S2M Center pour automatiser les flux de travail et envoyer la bonne pièce, à la bonne machine, au bon moment.
Principales caractéristiques de S2M Center
- Sortie vers plusieurs machines CN et CNC simultanément
- Rapports intégrés (y compris les étiquettes de pièces de base)
- Importer des fichiers DXF personnalisés
- Modifier les formes des pièces et ajouter des opérations
- Logique de sélection d'outils avancée
- Génération automatique d'outillage et de parcours d'outil
- Simulation de parcours d'outil de base
- Destruction des déchets
+Label
Idéal pour la fabrication imbriquée (nesting) ainsi que pour les scies à panneaux manuelles et CN traditionnelles, l'ajout +Label permet aux scies et aux opérateurs CNC de visualiser clairement le panneau lorsque les étiquettes sont imprimées à la demande et placées sur les pièces. Vous pouvez facilement sélectionner des pièces en touchant simplement l'écran et imprimer des étiquettes graphiques faciles à lire pour chaque pièce. De plus, l'écran est mis à jour automatiquement pour montrer exactement quelles pièces et quels panneaux ont été achevés.
Les capacités étendues de conception d'étiquettes donnent un contrôle complet sur les données imprimées sur l'étiquette. +Label fonctionne en conjonction avec S2M Center pour ajouter des codes-barres à chaque pièce qui nécessite un usinage secondaire (par exemple, avec un point à point ou une perceuse CNC et une tourillonneuse, permettant un flux facile d'un processus à l'autre.
De nombreuses fraiseuses CNC et scies CN de nouvelle génération incluent leurs propres solutions d'étiquetage en temps réel embarquées. Par conséquent, l'ajout +Label vous permet également de concevoir des étiquettes de pièce dans S2M Center, en utilisant toutes les informations disponibles, y compris une image de la pièce. Ces étiquettes sont ensuite converties en fichiers image qui peuvent être imprimés en temps réel à l'aide du système d'étiquetage intégré de la fraiseuse CNC et / ou de la scie.
+Simulation
+Simulation vous permet de prévisualiser graphiquement les opérations de la machine à l'écran pour vous assurer que les pièces seront correctement usinées. En simulant avant l'usinage, il peut réduire les erreurs et les pièces mises au rebut, économisant du temps, des matériaux et de l'argent.
+3rd Party CAD Import
Le complément d'importation CAO tiers permet d'importer des listes de coupes à partir de logiciels de CAO tiers et de fichiers DXF en couches pour définir l'usinage CNC.
+3rd Party CAM
L'interopérabilité est encore renforcée avec l'ajout du complément d'export vers des CAM tiers. Cela offre la possibilité d'exporter des DXF et d'autres formats courants communs aux applications FAO pour un traitement ultérieur par une solution CAM tierce.
+Chop Saw
Avec le complément +Chop Saw, il est simple d'exporter des données vers des systèmes de données pour scies à tronçonner automatisées
+Drill & Dowel
Le complément +Drill & Dowel vous permet d'exporter des informations vers des perceuses et des tourillonneuses.
+Material Handling
Le complément +Material Handling offre la possibilité d'exporter et de synchroniser les matériaux avec les systèmes de manutention automatisés.
+Saw
Le complément +Saw vous permet de maximiser le rendement du matériau et de réduire les déchets. Entièrement intégré à CABINET VISION, il simplifie la conversion rapide des listes de coupes en modèles à importer directement dans une scie à panneaux CN ou en modèles imprimés à utiliser par un scieur manuel. Avec la gestion des chutes intégrée, le système informera le scieur sur les chutes à utiliser d'un travail à l'autre, maximisant l'utilisation des matériaux. L'optimiseur de panneau comprend également des liens intégrés vers presque toutes les scies CN du marché.
+Point to Point
Le complément +Point à Point inclut la sortie DXF vers des applications FAO tierces ou la possibilité de communiquer directement avec une machine CNC à l'aide de la technologie Screen to Machine ™ de la division Manufacturing Intelligence d'Hexagon.
+Router
Le complément +Router facilite l'imbrication de feuilles complètes de pièces, y compris les opérations telles que l'alésage de ligne, les trous de guidage et les perçages de guidage du tiroir, créant des nids pour un travail entier en quelques secondes. Les solutions d'imbrication de CABINET VISION offrent une gestion supérieure des petites pièces. La technologie «pelure d'oignon et pelure d'oignon en retour» de CABINET VISION pour la manipulation de petites pièces offre un maintien maximal du vide tout en maintenant une finition supérieure des bords, ainsi que des temps d'usinage jusqu'à 50% plus rapides que les autres solutions d'imbrication comparatives. En plus de l'imbrication des blocs, +Router est livré avec une solution d'imbrication géométrique qui optimise la production de pièces de forme rectangulaire et irrégulière. Les pièces sont mises en place et les formes sont imbriquées pour maximiser le rendement du matériau. Vous pouvez même imbriquer des pièces à l'intérieur d'autres pièces pour un rendement maximal.
+Part List Export
Le complément +Part List Export permet d'exporter un fichier PNL, CUT ou CUT personnalisé vers un optimiseur externe. Lors de l'utilisation des compléments +Routeur, +3rd Party CAM ou +Point à point, ces fichiers incluront le nom du programme pour l'usinage de la pièce à effectuer après la découpe.
+Special
Le complément +Special permet d'exporter vers des machines à bois spécialisées telles que les tenonneuses ou les machines à onglets.
S2M Center
Avantages
S2M Center pilote tout type de machine à contrôle numérique en 5 clics seulement !
Depuis CABINET VISION, la solution CAD/CAM intégrée pour l'industrie du meuble, du placard et de l'agencement d'intérieur, obtenez directement tous les programmes en code G pour vos machines à contrôle numérique.
S2M Center permet également la génération de programmes au départ de fichiers DXF ou au départ de fichiers BXF de BLUM Dynaplan.
Les solutions S2M Center sont destinées aux petites comme aux très grandes entreprises et touchent à tous les aspects de la fabrication.
S2M Center est une solution modulaire qui s'adapte à vos méthodes de production et à vos machines...
- Centre d'usinage en nesting (panneaux et pièces)
- Centre d'usinage à ventouses (pièces)
- Scie manuelle
- Scie à contrôle numérique
- Tourillonneuse à contrôle numérique
- Ebouteuses à contrôle numérique
- Autres machines à contrôle numérique
- Pilotage directe des CNC au départ de simples fichiers DXF (classique et imbrication)
Les modules S2M Center sont disponibles pour chaque type de production

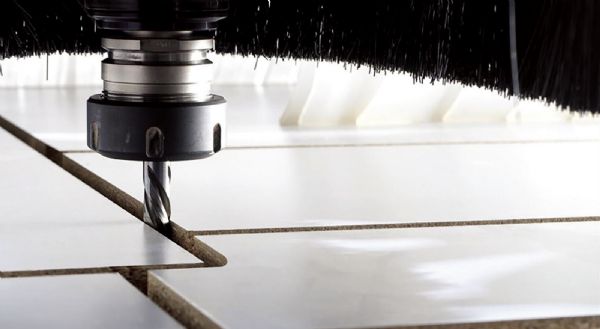

Pour le pilotage d'une machine à nesting (table pleine)
- Permet de produire des pièces optimisées en utilisant, soit un format DXF vers l'application FAO de votre choix, ou directement sur votre machine CN grâce à notre technologie S2M Center
Pour liaison à une scie CN et un centre d'usinage
- Inclus un optimisateur à panneau pouvant communiquer avec votre scie à contrôle numérique
- Permet la production des pièces en utilisant, soit un format DXF vers l'application FAO de votre choix, ou directement sur votre machine CN grâce notre technologie S2M Center
Pour liaison à un système FAO externe (à partir de S2M Standard)
- Permet d'envoyer les informations d'usinage des pièces en utilisant un format DXF ou autre format vers l'application FAO de votre choix.

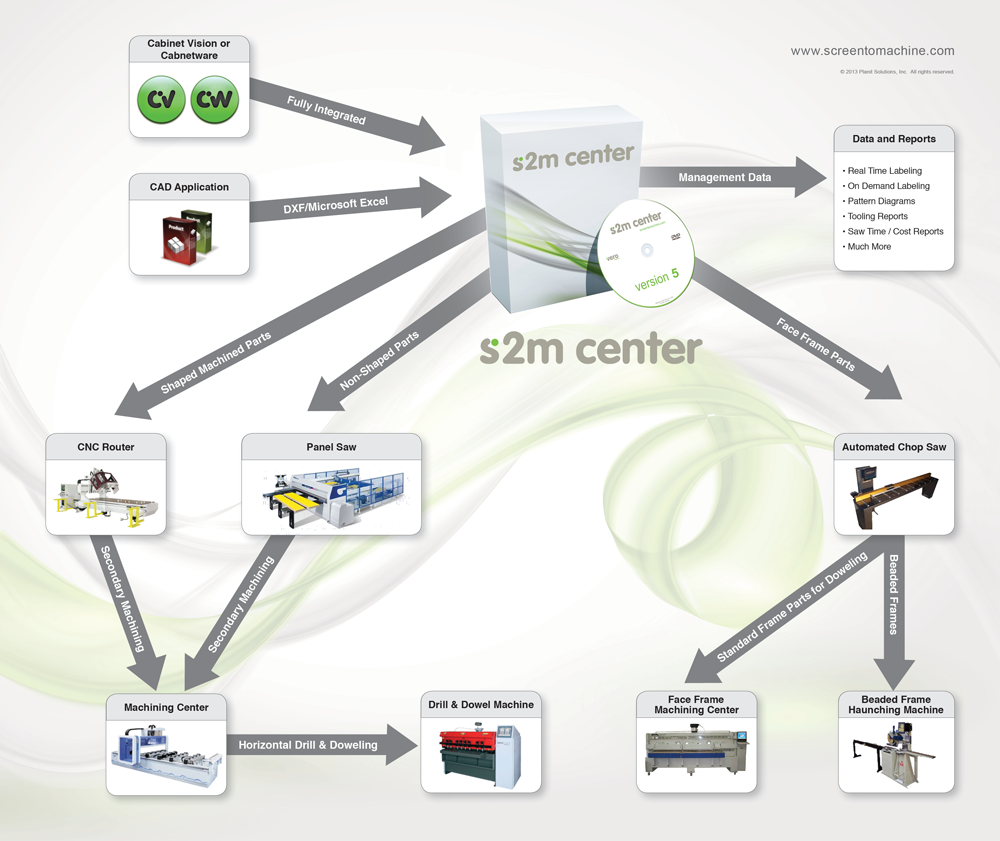

Pour la gestion d'un parc de machines diverses
- Grâce aux fonctionnalités de workflow intégrées, S2M Center permet de diriger intégralement votre atelier en distribuant les pièces et les opérations aux diverses machines, suivant les règles définies par vos soins.

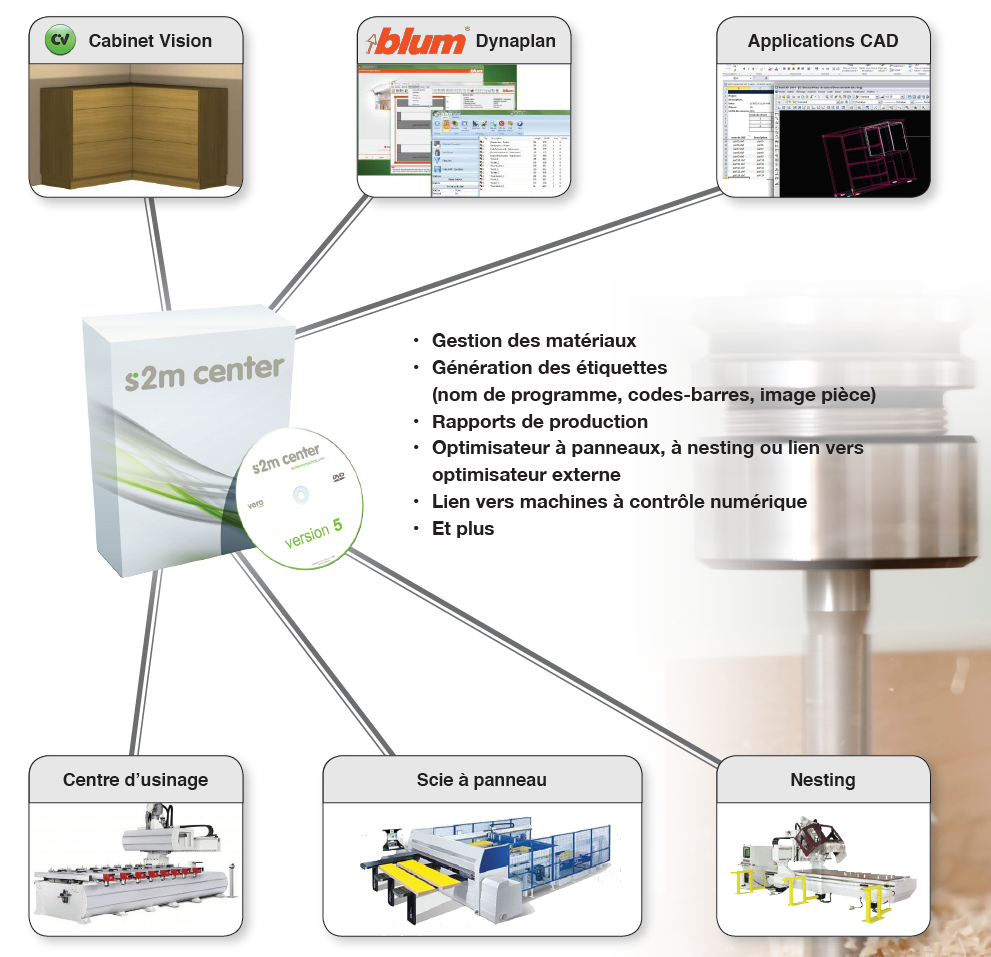

La combinaison avec CABINET VISION constitue une solution unique pour la conception et la production de vos projets
S2M Center, bien que disponible en version autonome, est une partie intégrante de la solution globale de CABINET VISION. En plus de concevoir vos projets de manière intégrale, cette solution permet également les fonctionnalités suivantes :
- Gestion des matériaux

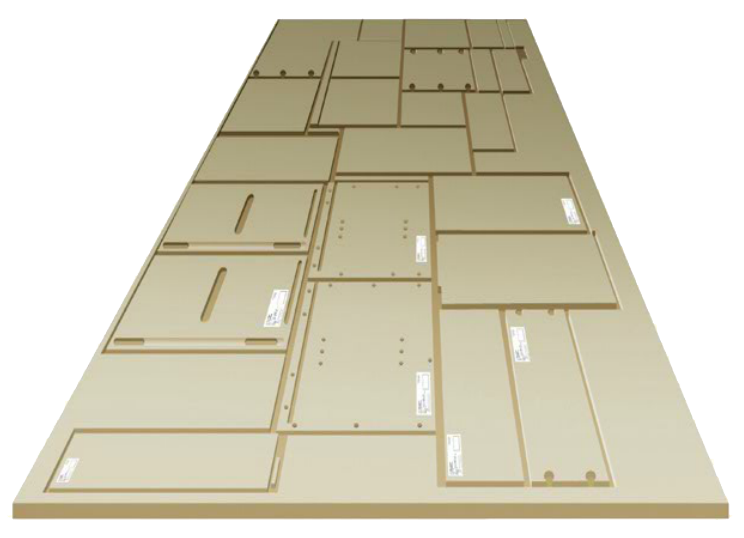

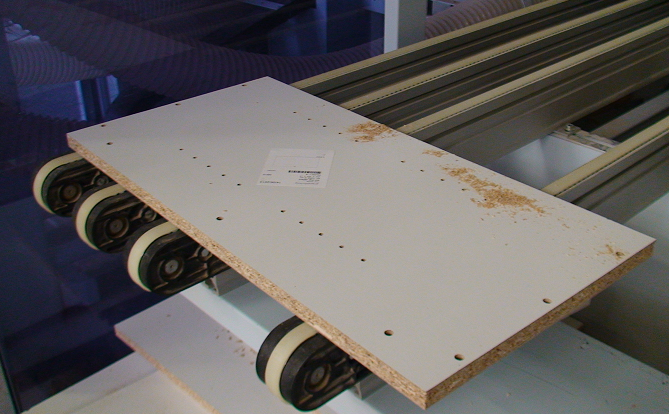

- Génération des étiquettes (nom de programme, codes-barres, images de pièces...)
- Rapports de production
- Optimisateur de panneaux linéaire, en nesting ou en liaison vers optimisateur externe
- Pilotage direct des machines CNC via code ISO
- Et bien plus encore...
S2M Optimizer
S2M Optimizer permet à chacun de convertir de façon simple et rapide des listes de débits en schémas de découpe à charger directement à la scie (version NC) ou à imprimer et à remettre directement à l'opérateur de la scie. La version NC de S2M Optimizer inclut également des liens natifs vers presque toutes les scies du marché.
Découvrez et testez gratuitement S2M optimizer de CABINET VISON
- Téléchargez et testez gratuitement S2M Optimizer (optimisateur Web) pendant 30 jours !
- Après une démonstration (obligatoire), obtenez gratuitement la version de S2M Optimizer qui vous convient le mieux et testez-la gratuitement pendant 30 jours.
Découvrez comment générer une imbrication automatique au départ de fichiers DXF avec S2M Center
Le problème est simple, vous disposez de fichiers DXF représentant divers types de pièces, et vous souhaitez disposer un certain nombre de ces pièces dans un panneau, en vue d'obtenir un usinage machine générant le moins de chutes possible. S2M Center permet de générer des imbrications automatiques et des usinages optimisés au départ de simples fichiers DXF.
Découvrez ici comment générer des imbrications automatiques au départ de fichiers DXF.
Contactez-nous sans tarder pour plus d'informations ou pour une démonstration en ligne en complétant notre formulaire de contact.
S2M Center
Témoignages
S2M Center
Options
Les multiplicateurs et compléments de S2M Center :
- +3rd Party CAD Import : Import CAD externe
- +3rd Party CAM : Export vers CAM externe
- +3rd Chop Saw : Pilotage de tronçonneuses
- +Drill & Dowel : Pilotage de perceuses tourillonneuses
- +Label : Gestion des étiquettes
- +Material Handling : Pilotage de systèmes de gestion des matériaux
- +Point to Point : Pilotage de Machines point à point
- +Part List Export : Export de listes de pièces
- +Router : Pilotage de machines nesting
- +Saw : Pilotage de scies CNC
- +Simulation : Simulation des trajectoires d'outils
- +Special : Pilotage de machines spéciales
Je souhaite obtenir plus d'info au sujet de S2M Center et de ses options
S2M Center
En savoir plus
Imbrication automatique au départ de fichiers DXF avec CABINET VISION S2M CenterS2M permet l’imbrication et l'usinage automatique de tous types de pièces depuis un simple import de fichiers DXF.
S2M Center permet l'imbrication et l'usinage automatique de pièces en tous genres depuis un simple import de fichiers DXF
S2M Center est un logiciel pratique et efficace pour le pilotage de tous types de machines CNC
S2M Center est la solution intégrée de pilotage machine « Screen to Machine » du logiciel de conception de meubles CABINET VISION. Cette dénomination provient du fait que quelques clics suffisent pour convertir une information visible à l'écran vers un programme directement exploitable par une machine CNC!
L'intégration directe de S2M Center dans CABINET VISION permet bien entendu d'obtenir tous les programmes nécessaires à la production d'un projet complet, mais S2M Center propose également bien des fonctionnalités insoupçonnées pour communiquer avec des solutions tierces et avec vos machines.
En effet, S2M Center peut être utilisé seul, tant pour optimiser la découpe des panneaux que pour générer des programmes CN au départ de DXF ou de fichiers plus spécifiques, comme ceux fournis par BLUM Dynaplan ou par le logiciel pour la fabrication d'escaliers TopStair par exemple…

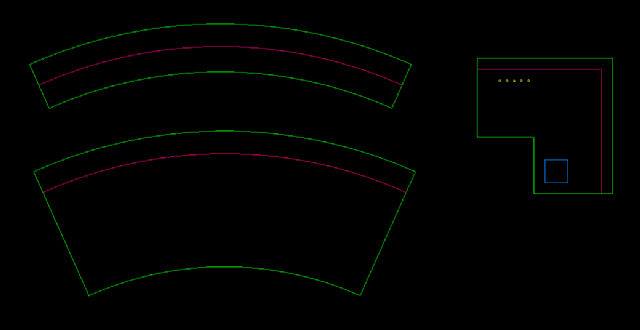

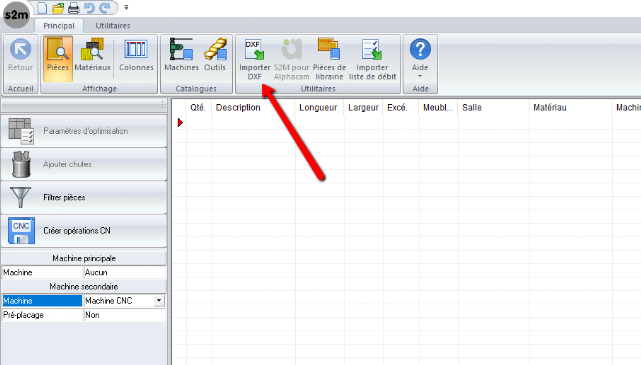

L'import de fichiers DXF dans S2M Center
Intéressons-nous ici aux possibilités de S2M Center dans le cas particulier qui concerne l'imbrication automatique au départ de fichiers DXF. Le problème est simple, nous disposons de fichiers DXF représentant plusieurs types de pièces, et nous souhaitons disposer un certain nombre de ces pièces dans un panneau, en vue d'obtenir un usinage machine tout en générant le moins de chutes possible.
Pour en savoir plus au sujet de l'imbrication automatique, également appelée nesting en anglais, veuillez prendre connaissance de notre page destinée à la production en mode nesting avec CABINET VISION.
Le traitement de fichiers DXF est une opération ultra courante de nos jours, un simple email suffit souvent à transférer ces fichiers légers et facilement exploitables par de nombreux logiciels. Bien que cela ne soit pas obligatoire, il est recommandé d'utiliser des fichiers DXF structurés en claques (layers) suivant les opérations à réaliser. Dans le cas où le fichier ne serait pas correctement structuré, un logiciel de dessin courant comme AutoCAD ou ALPHACAM permettra aisément d'obtenir le résultat souhaité.

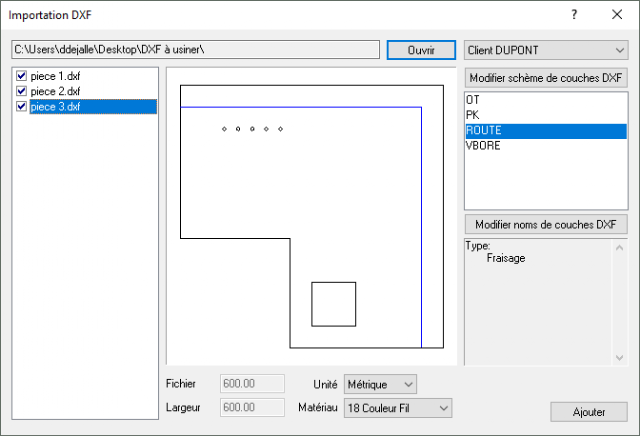

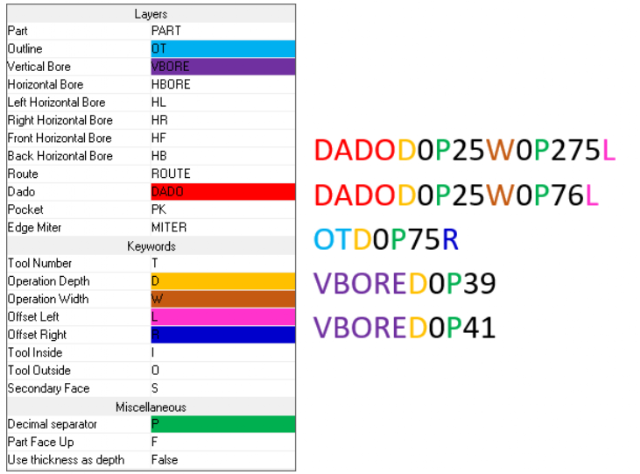

Cette opération permettra de paramétrer S2M Center en vue de lui indiquer l'opération à réaliser en fonction du calque rencontré.
Dans l'exemple ci-après, une opération de contour de pièce sera automatiquement générée pour toutes les géométries présentes dans le calque « OT ».
Il est également possible d'ajouter des informations complémentaires par rapport à la manière de réaliser l'opération à l'aide de mots clés insérés dans le nom du calque.
Dans cet exemple, le calque nommé « OTD0P75R » produira automatiquement l'usinage d'un contour à une profondeur de 0.75mm, avec une compensation d'outil à droite.

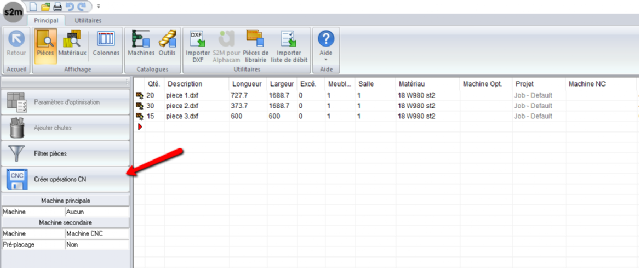

Une fois cette configuration terminée, il suffit d'importer les fichiers DXF et de les envoyer aux machines exactement comme si ces pièces venaient directement d'un dessin CABINET VISION !

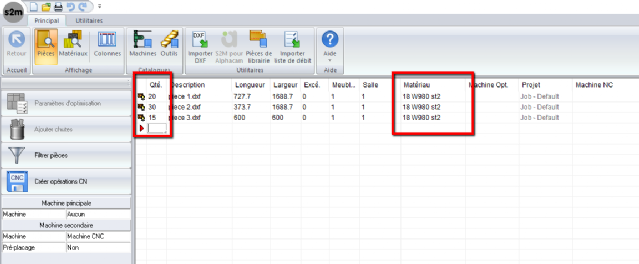

Lors de l'importation du DXF, il est possible de renseigner un matériau ainsi que la quantité de pièces à produire.
Dans S2M Center, il reste toujours possible de modifier le matériau et le nombre de pièces à produire...
Avant de lancer la production.

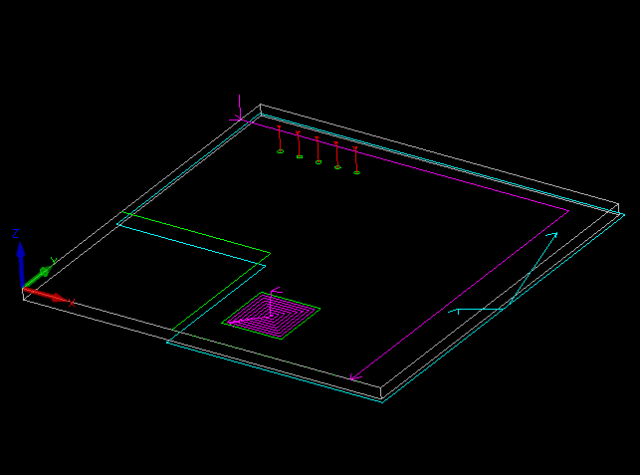

Usinage de fichiers DXF en mode traditionnel
Nous voyons ici le résultat de l'usinage pour la pièce N°3 seule, sur une machine traditionnelle : 4 opérations ont été réalisées automatiquement : le contour, la poche carrée, les perçages verticaux, et la rainure !

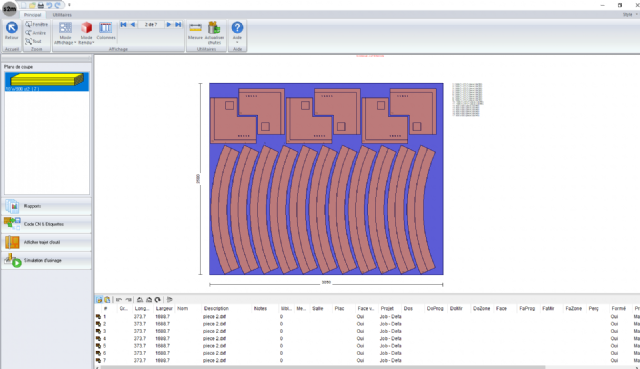

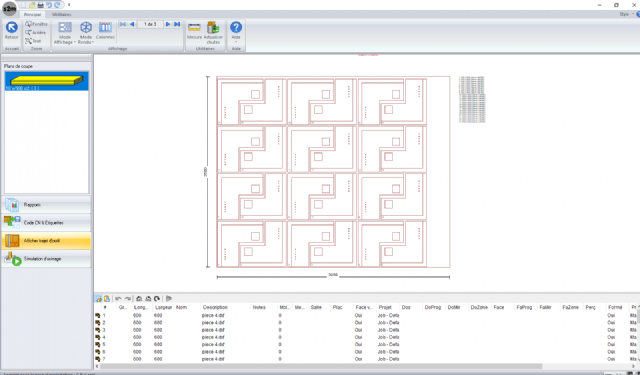

Usinage de fichiers DXF en mode imbrication automatique
Dans le cas où les résultats sont expédiés vers une machine à imbrication automatique, le résultat proposé est bien entendu tout à fait différent… et impressionnant !

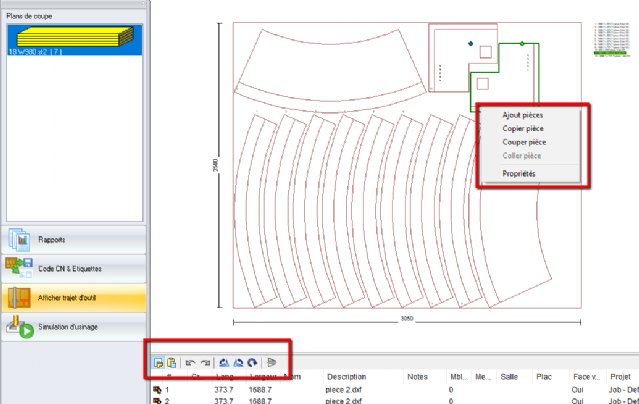

Il est même possible d'intervenir manuellement sur le schéma d'imbrication et de déplacer, supprimer, ajouter, pivoter ou retourner des pièces !
Tester S2M Center ?
Si vous souhaitez télécharger et tester S2M Center, notre page de téléchargement gratuit est à votre disposition. Nous sommes également à votre disposition pour une démonstration et un test réel, n'hésitez pas à nous contacter.
A voir également :
Production de meubles provenant de Blum Dynaplan avec CABINET VISION S2M CenterLa solution S2M Center de CABINET VISION permet de piloter automatiquement les scies et les centres d'usinage à commande numérique à partir des fichiers BXF fournis par Dynaplan.
Le principe pour produire des meubles en provenance de Blum Dynaplan avec CABINET VISION S2M Center est assez simple, il suffit de concevoir le meuble dans Dynaplan et de l'exporter au format « BXF » vers CABINET VISION. S2M se charge de convertir automatiquement les différents calques de Dynaplan en programmes CNC !
Si vous ne disposez pas de CNC il est également possible d'imprimer un plan de découpe (S2M Standard minimum)

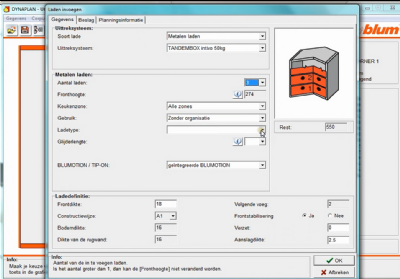

Conception de meubles dans Dynaplan

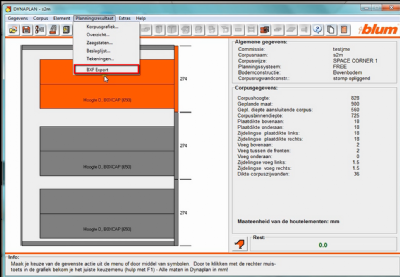

Export BXF Dynaplan vers CABINET VISION

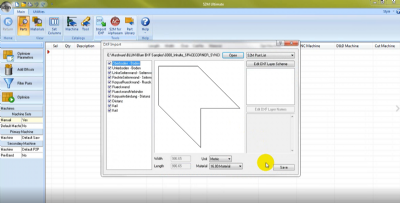

Import des pièces dans le module « S2M » de CABINET VISION
Les pièces peuvent être immédiatement envoyées aux machines, mais il est possible également d'en modifier la forme et d'y ajouter des opérations supplémentaires !

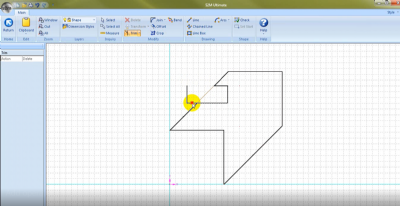

Editeur de forme de pièces

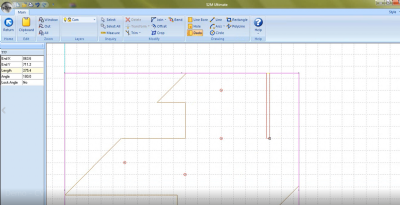

Editeur d'opérations CNC

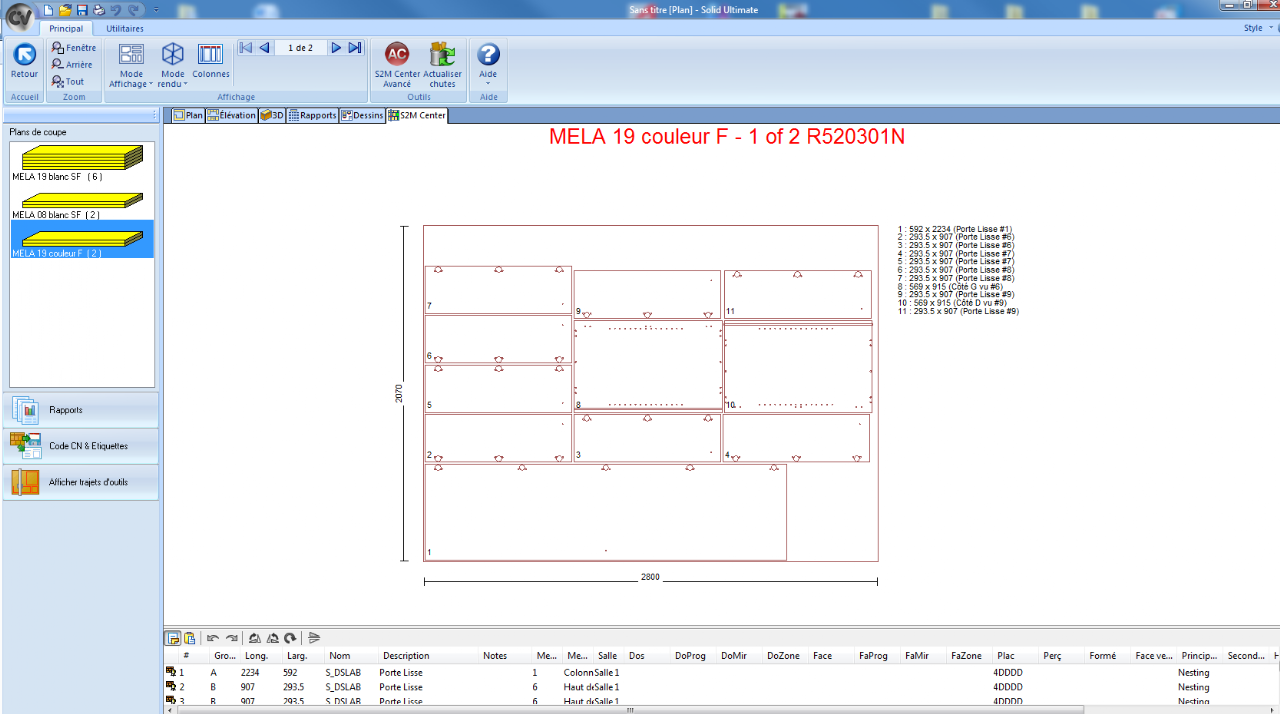

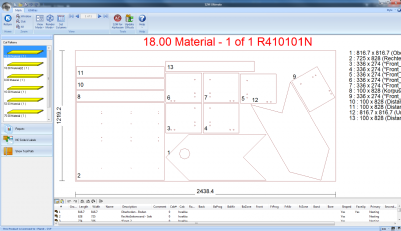

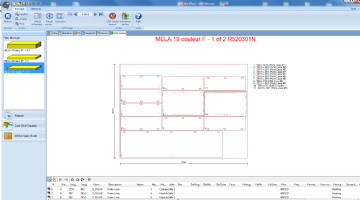

Schéma de découpe pour la scie ou nesting.
A voir également :
Production de pièces d'escaliers en provenance de Compass Software TopStair avec S2M CenterVous utilisez TopStair pour produire vos escaliers mais votre production n'est pas suffisante pour investir dans une solution entièrement pilotée. Il est dès lors intéressant de se pencher sur la solution disponible via l'option DXF-CAM et S2M Center de CABINET VISION...
Vous disposez du logiciel TopStair mais votre faible débit de production d'escaliers ne vous permet pas d'investir dans une version CAM complète ? Pourquoi ne pas utiliser l'option d'exportation « DXF-CAM » pour créer des DXF structurés et les récupérer avec S2M Center ?
Car en effet, cela est tout à fait possible !
Bien entendu le niveau de détail des usinages n'est pas comparable à la solution FAO intégrée à TopStair mais cette solution permet tout de même un gain de temps considérable sur les opérations classiques que représentent les contours de pièces ou les entailles des marches / contremarches dans les limons....
Illustration de l'usinage de pièces d'escaliers TopStair avec S2M Center
Réalisation d'un escalier dans TopStair
Import de pièces d'escalier TopStair dans S2M
Simulation de l'usinage d'un limon d'escalier TopStair avec S2M
Imbrication automatique de marches d'escalier TopStair avec S2M
Imbrication automatique de limons d'escalier TopStair dans S2M
Quelle version permet de traiter des fichiers DXF avec S2M Center ?
L'import DXF / BXF est disponible dès la version avec le multiplicateur S2M Center ou xMachining. Les préréglages d'assignation de calques sont quant à eux disponibles avec les compléments +P2P, +Router ou +3rd Party CAM de S2M Center.
A voir également :
Téléchargement S2M Optimizer BelgiqueS2M Optimizer convertit vos listes de débits en schémas de découpe
Les utilisateurs de CABINET VISION utilisent la technologie de S2M Optimizer depuis plus de 20 ans. Maintenant, cette technologie éprouvée est disponible pour tous ceux qui nécessitent une solution d'optimisation de panneaux.
- S2M Optimizer permet d'optimiser votre rendement et de réduire vos chutes.
- S2M Optimizer permet de convertir rapidement et facilement vos listes de débits en schéma de découpe pour votre scie à commande numérique ou de les imprimer pour l'opérateur de votre scie manuelle.
- S2M Optimizer NC dispose de liens vers pratiquement toutes les scies à commande numérique disponible sur le marché.
-
S2M Optimizer permet également la génération de programmes au départ de fichiers DXF ou au départ de fichiers BXF de BLUM Dynaplan.
Toutes ces fonctionnalités sont disponibles
à partir de 24€* par mois seulement pour la version classique ou 49€* par mois pour la version NC !
* prix valable pour une souscription de 12 mois
.png)
Les points forts de S2M Optimizer
- Import de listes de débits
- Nombre de pièces illimité
- Nombre de matières illimité
- Gestion des chants
- Gestion du coût des matières
- Impression de rapports
- Impression d'étiquettes avec images et chants
- Une solution complète et abordable
=> Découvrez toutes les fonctionnalités de S2M Optimizer
Si vous souhaitez tester une version plus adaptée à vos besoins, contactez-nous sans tarder via notre formulaire de contact.
Vous êtes maintenant à quelques clics de votre nouvelle manière d'optimiser vos découpes de panneaux !
