CABINET VISION Core Cabinets

Voordelen

Raadpleeg de voordelen van CABINET VISION voor het ambacht en de meubelindustrie.

CABINET VISION Core Cabinets

Getuigenis

Lees getuigenissen van CABINET VISION-gebruikers

CABINET VISION Core Cabinets

Opties

Vertienvoudig de kracht van CABINET VISION met de sub-modules naar keuze !

CABINET VISION Core Cabinets

Meer weten

• De CAD CAM oplossing voor de meubel- en kastenbouwers en voor interieur inrichtersOverzicht van de CAD/CAM oplossing voor de meubel- en kastenindustrie en voor de interieurbouwers

  CABINET VISION is veel meer dan een eenvoudige CAD/CAM software. Het is in werkelijkheid een complete oplossing voor de meubelindustrie die sinds 1983, door meer dan 40000 gebruikers in 52 landen en 13 talen wordt gebruikt.

  De belangrijkste functies van Ontwerp tot Productie

  Ontwerpen



  • Import DXF voor een praktisch gebruiksconfort
  • Ontwerp en meubel indeling in enkele seconden dank zij de gebruiksvriendelijkheid van de  Indeling Editor
  • Ontwerpen van gepersonaliseerde meubels dank zij de tools voor het vormgeven van de onderdelen
  • Toevoegen van CAM bewerkingen onmiddellijk op de onderdelen ...

  Renderen

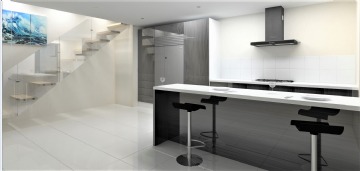

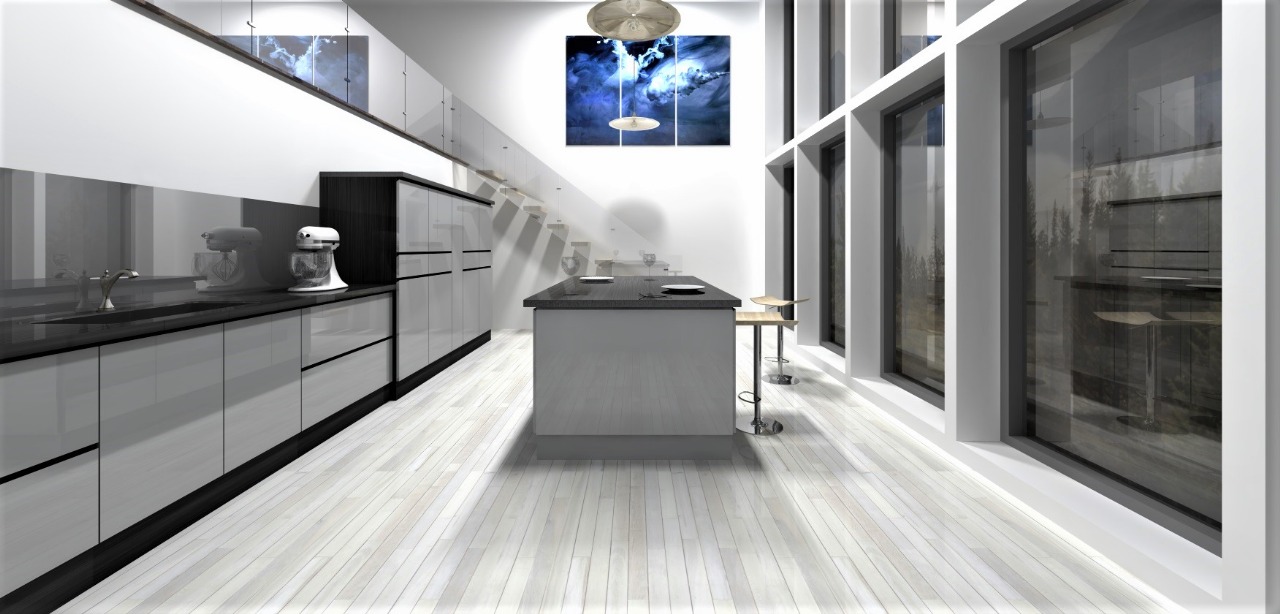

  • Snel genereren van een realistische rendering met hulp van PhotoVision 32
  • Volledige controle op licht en schaduw via de Licht Editor
  • Perfecte presentaties door de instelmogelijkheden van de positie en de hoek van de camera.
  • Uitbreiding van de rendering dank zij de Zaal Export in 3D
  • ...


   Kostprijsberekening



  • Prijsberekening van de productiekosten met inbegrip van de Materiaal prijs, Werkuren en Variabele Kosten
  • Prijsopgave en Geavanceerde Professionele Rapporten, met onder meer orderbevestiging, bestelling, diverse lijsten en offertes...
  • Opmaken van gepersonaliseerde rapporten met behulp van de geïntegreerde Rapporten Editor
  • ...


  Rapporten



  • 200 Systeem Rapporten zoals stuklijst, materiaallijst, deurlijst, etiketten, enz…
  • Gepersonaliseerde productie rapporten met behulp van de Rapport Editor
  • Afdrukmogelijkheid van alle nodige documenten met één enkele klik dank zij Groepeer Rapporten
  • Gegevens overdacht naar derden applicaties met hulp van Export Rapport
  • ...



  Tekeningen



  • Belangrijke tijdbesparing door het automatisch genereren van Aanzichten, Lijsten en Montage bladen…
  • Productie documenten met bijkomende details dank zij de CAD Tools
  • Duidelijke montage met hulp van Montage Begeleiding en uitgewerkte aanzichten
  • ...



  Optimalisatie



  • Geoptimaliseerd gebruik van materialen met hulp van een geïntegreerde Klassieke Optimalisator of Nesting
  • Automatisch beheer van de gereedschappen met de functie Auto Select
  • Geoptimaliseerd gebruik van de verschillende paneel afmetingen door middel van de functie Extra Afmetingen
  • ...



  Productie



  • Genereren van alle CNC ISO Programmas met één enkele klik
  • Wijzigingen of aanpassingen aan elke soort onderneming door Workflow en Machine Koppeling
  • Gemakkelijke identificatie van de gebruikte onderdelen in uw bedrijf door de LabelEditor
  • ...



  Het perfecte evenwicht tussen Flexibiliteit & Efficiëntie

  CABINET VISION is het ideale gereedschap voor uw meubel-, kasten en inrichtingsprojecten...

  Ontwerpen van
  diverse inrichtingen



  Ontwerpen
  van Kasten


  Ontwerpen
  van Keukens



  En nog meer...

  CABINET VISION werd ontworpen voor kleine en middelgrote ondernemingen met of zonder CNC.









  Geleverd door specialisten, voor specialisten

  Met CABINET VISION kiest u niet enkel voor een software, maar krijgt u ook toegang tot een netwerk van specialisten die hun ervaring van 30 jaar delen.

  Wij zijn er van overtuigd dat Support & Service de sleutel elementen vormen tot het succes van uw onderneming. Onze specialisten staan hiervoor tot uw dienst.

  Een oplossing volgens uw behoeften...

  Ongeacht uw budget, of het al dan niet gebruiken van een CNC, wij hebben de oplossing die het best bij u past. Wij zijn overtuigd dat onze oplossingen steeds met uw onderneming kunnen meegroeien.



  Vraag dit overzicht van CABINET VISION in pdf formaat.

  Ontdek meer details over de CAD/CAM oplossing voor de meubelindustrie



• De productie met NestingProduktie van corpus en laden met gebruik van de nesting techniek op een bewerkingsmachine Biesse

  Illustratie van de produktie van een meubel corpus met lade met behulp van de nesting techniek.

  In samenwerking met Biesse France te Brignais, CABINET VISION Frankrijk en CABINET VISION Europa.

  Wat is de nesting techniek ?

  Bij het produceren van meubels bestaat de klassieke techniek hierin, dat de verschillende onderdelen verzaagd worden met behulp van een zaag, manueel of numeriek. Vervolgens worden de volgende bewerkingen en vormgevingen, zoals boren, infrezen, gleuven enz., verder uitgevoerd met behulp van een numeriek gestuurde bewerkingsmachine.

  De nesting techniek bestaat hierin dat het bewerken en uitsnijden van de verschillende delen in één proces gebeurt door ze in een paneel te integreren.

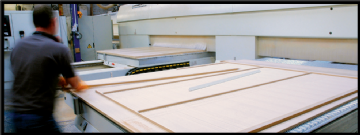

  Praktisch gezien, wordt het basis materiaal op de CNC tafel vastgezet door middel van vacuum techniek. Een onderplaat van MDF wordt gebruikt als bescherming van de tafel en men trekt vacuum door deze plaat om het basis materiaal vast te houden.



  Eerst worden de klassieke operaties uitgevoerd op niveau van elk onderdeel. Met klassieke operaties bedoelen we de boringen, gleuven, pennen of elke andere bewerking die met de aanwezige gereedschappen kunnen worden uitgevoerd, zolang ze vertikaal zijn.

  Na de klassieke bewerkingen te hebben uitgevoerd, worden de onderdelen, op optimale wijze uitgefreesd uit het basis paneel.



  Op het einde van het proces, in functie van de gebruikte fabricage technieken, verkrijgt men kant en klare onderdelen die klaar zijn om te monteren.

  In dit voorbeeld, wordt geen gebruik gemaakt van beslag voor de assemblage van het corpus en de lade. Inderdaad, wordt het corpus geassembleerd door middel van een pen-en-gat verbinding speciaal aangepast voor de nesting techniek. De lade wordt gemonteerd door middel van een zwaluwstaart constructie, die op de CNC wordt gerealiseerd. Het is duidelijk dat lijm in combinatie met andere hechttechnieken nodig blijven om alles definitief af te werken.



  Het uitfrezen van onderdelen door middel van vacuüm techniek kan soms voor problemen zorgen vooral als het gaat om kleine voorwerpen, die niet goed op de tafel kunnen worden aangezogen.

  Om dit probleem op te lossen, zijn meerdere oplossingen in CABINET VISION beschikbaar.

  Eén van deze technieken wordt « onion skin » of « ui schil » genoemd. Deze bestaat hierin dat bij het uitfrezen van de onderdelen, men niet volledig door het paneel freest, maar een dikte van 1 tot 2 mm overlaat.  De software kan bepalen welk type onderdelen voor deze techniek in aanmerking komen. Enkel voor kleine onderdelen bijvoorbeeld…

  Een laatste frees doorgang ruimt alles op terwijl een goede hechting wordt behouden.



  Volgens noodzaak, kan het nodig zijn op bepaalde plaatsen een beetje materiaal te laten om alles goed vast te houden (Tabs in het Engels).



  Andere parameters kunnen soms nuttig zijn, zoals de wijze waarop de frees in en uit het materiaal gaat op strategische punten, enz.…

  Andere voordelen van nesting techniek

  Eén van de voordelen van de nesting techniek springt onmiddellijk in het oog wanneer men niet rechthoekige vormen moet verwerken. Met de nesting techniek kan men ontegensprekelijk een belangrijke materiaalwinst realiseren van het basismateriaal.

  Bij het verwerken van standaard meubels is de materiaalwinst minder groot. Het voordeel zit hem vooral in het feit dat de zaagmachine niet meer noodzakelijk is. Dit betekent een zeer belangrijk financieel voordeel, maar ook een belangrijke winst aan vloeroppervlakte.

  Een ander te overwegen pluspunt is het feit dat bij nesting, de onderdelen niet meerdere keren moeten behandeld of verplaatst worden.

  Dan is er ook nog het niet moeten afregelen van de bewerkingsmachine. Een volle tafel betekent een hoger rendement ten opzichte van een tafel met zuigers die moeten ingesteld worden.

  Het is duidelijk dat deze techniek het gebruik van horizontale bewerkingen niet toelaat. Dit is het belangrijkste nadeel van de nesting techniek.

  Nesting in de praktijk

  CABINET VISION beschikt over verschillende mogelijkheden om deze techniek te gebruiken.

  Hoe wordt een nesting productie opgesteld in CABINET VISION ?

  Illustratie van de nesting mogelijkheden van CABINET VISION, van het parametreren, ontwerpen tot het realiseren van een corpus en een lade zonder beslag.

  De assemblage van het corpus is van het type « pen-en-gat verbinding ». CABINET VISION zal dus hiervoor ingesteld worden.



  De lade zal gemonteerd worden met behulp van een zwaluwstaart constructie. In de software kunnen deze gegevens geparametreerd worden…



  … Alsook de frees die zal gebruikt worden.



  Verschillende parameters zijn ter beschikking ter optimalisatie van het frees traject.



  Blijft het ontwerp van het corpus en de lade volgens de ingestelde voorregelingen.



  De gebruikte machine voor deze illustratie is een Biesse Rover A 22 43 G FT



  Simulatie programma's zijn onmiddellijk beschikbaar in CABINET VISION



  Bij controle op de machine, blijkt het resultaat identiek...



  Precies gelijk op de nesting tafel, na de productie...

  Maken van een lade :



  Assemblage van de lade :



  Uitfrezen van het corpus :



  Assemblage van het corpus :




  Bekijk voor meer details onze video over de productie van een corpus en een lade met nesting op een bewerkingsmachine Biesse Rover A

  CABINET VISION is een geïntegreerde oplossing voor het ontwerp en productie van allerlei soorten meubels.

  Om een proefversie te downloaden, een gratis presentatie of een groepsopleiding, consulteer onze website CABINET VISION.

• Download CABINET VISION in België en NederlandCABINET VISION is een professionele oplossing voor het ontwerpen en de productie van allerlei meubilair en interieur inrichtingen.

  Met CABINET VISION ontwerpt u snel een meubileringsproject. De technische tekeningen, nodig voor de productie,  worden automatisch aangemaakt.  U kan ook een foto-realistische 3D rendering maken om uw klant te overtuigen, een materiaallijst afdrukken en een stuklijst opvragen die nodig is om uw project te becijferen.

  Al deze functie's zijn beschikbaar voor het luttele bedrag van 97.5€* per maand !

  * prijs geldig voor een abonnement van 12 maanden







  Snelle realisatie van een 3D project

  Selecteer de nodige meubelelementen uit de biblotheek, schuif ze naar hun plaats en pas de afmetingen aan samen met alle de nodige details.







  Automatisch generen van de technische tekeningen



  Gebruik de aanwezige CAD functies om de nodige technische tekeningen aan te maken voor uw klant of voor uw werkplaats.







  Rendering van foto-realistisch 3D beeld



  Genereer onmiddellijk een foto-realistische 3D rendering voor uw klant die zo geprojecteerd wordt in zijn nieuwe keuken.







  Kostprijs berekenen van het project



  Bekom onmiddellijk een kostenraming en de marges voor uw projecten.







  Genereren van materiaal- en stuklijsten



  Vermijdt fouten en win tijd. Stuklijstten en materiaallijsten worden automatisch aangemaakt.







  Toegang tot technische on-line support, 24u/24



  Bekom hulp en support wanneer het nodig is via eSupport en on-line forums. Ook technische documenten, opleidings video's enz.







  Evolueer op uw eigen tempo en in alle rust



  CABINET VISION is in verschillende versies beschikbaar, elk aangepast aan de gestelde eisen en het beschikbare budget. Op elk ogenblik kan de gebruiker een hogere versie aanschaffen. De investering in zijn Solid Essential versie wordt dan volledig in mindering gebracht. Uw investering behoudt dus zijn waarde.

  Raadpleed onze CABINET VISION pagina voor meer informatie over de andere versies van deze professionele oplossing voor het ontwerpen van allerlei meubilair.

  Indien u een aan uw behoeften aangepaste versie wenst uit te testen, contacteer ons via het contact formulier.

  U bent slechts enkele kliks verwijderd van uw nieuwe manier om uw meubilair en interieur inrichtingen te ontwerpen !







• Enkele voorbeelden van het ontwerpen en de productie van meubels, kasten en toebehorenCABINET VISION is een geïntegreerde, krachtige software voor het ontwerpen en productie van allerlei op maat gemaakte meubels, kasten en toebehoren.

  Op deze pagina, kunt u enkele voorbeelden bekijken van de functionaliteit of parametrering die in de bibliotheek zijn geïntegreerd.




  Clamex verbindingen

  Dank zij CABINET VISION, kunt naar eigen inzicht Clamex gebruiken in uw meubels.

  • Uw bestelformulieren zijn volledig en precies.
  • Uw panelen worden correct volgens de gewenste hoeken ingekort.
  • De 5 assen zaag wordt perfect gestuurd door de postprocessor.




  Dit soort montages bieden u ondermeer volgende voordelen:

  • Eenvoudige en gemakkelijke demontage is mogelijk
  • Paneelmontage onder hoek
  • CABINET VISION beheert alle operaties voor CNC en voor de positie boringen voor draagbare machines



  Zwaluwstaart verbinding zonder hang- en sluitwerk.

  • CABINET VISION laat de volledige productie toe van laden met de nesting methode zonder hang- en sluitwerk.





  Voorbeeld van meubel met onzichtbare deur met hoek van 45 graden.

  • Design montage, modern en verfijnd

  • Wordt meer en meer gevraagd

  • Fabricage kanten in 45° met 3 assen of met behulp van een V frees







  De voordelen van meubelproductie met nesting.
  Met de nesting mogelijkheden van CABINET VISION, beschikt u over vele voordelen :

  • Een beperkt verbruik van materiaal

  • Het gebruik van een zaag is overbodig

  • Plaatswinst in uw atelier

  • Snelle configuratie en afwerking

  • Mindere behandeling van onderdelen

  • ...

  => Lees meer over lade meubel productie met nesting of vraag een demonstratie ter plaatse !



  De blokkeer groeven beletten elke horizontale beweging van de verplaatsbare legplanken.

  Een eenvoudige klik en de machine freest een bijkomende groef in de panelen om alle horizontage bewegingen te beletten.





  Domino Festool

  • Assembleer uw onderdelen snel, eenvoudig en perfect met DOMINO. De DOMINO assemblage laat een veelvoud van verbindingen toe van zowel smalle, brede, massieve of fineer onderdelen.





  Realisatie van een "Blok-Effect"

  • Deze veelgevraagde functie, maakt deel uit van onze bibliotheek. Zij omvat alle technische details om dit blok-effect te realiseren met enkele kliks.





  Uitsparingen voor ophangsystemen

  • Plaats het juiste ophanging accessoire op uw opgehangen meubels en CABINET VISION doet de rest op productie niveau.





  Uitlijnen naar richting van de houtnerf op plint niveau

  • Wijzigen naar richting van de houtnerf voor de plinten gebeurt door een eenvoudige klik.





  Productie van greeploze meubels

  • Met dit pakket maakt u design- en trendy meubels met enkele muiskliks
  • Verschillende soorten profielen staan ter beschikking
  • Alle uitfrezingen worden voor alle onderdelen automatisch uitgevoerd.





  Afgeschuinde Meubels

  • Vereenvoudig de productie van uw afgeschuinde meubels met behulp van verbindings assistent uit de CBA bibliotheek.





  Beheer van OVVO connectors

  • Automatisation des cycles machines nécessaires à l'utilisation des connecteurs OVVO.

• Het gebruik van Clamex in nesting modus met CABINET VISIONClamex is een assemblage methode die meer en meer gebruikt wordt. De optimalisatie techniek in "Nesting" modus kent eveneens een groeiend succes. Met de CBA bonus kunt u deze twee interessante oplossingen combineren in uw projecten.

  Ontwerpen van meubilair met Clamex in nesting modus met CABINET VISION

  De CAD/CAM software CABINET VISION biedt verschillende combinaties, assemblage en fixeermogelijkheden.

  Clamex is een systeem waarbij de zijkant van het paneel moet bewerkt worden om een "P-System" fixatie onderdeel in te brengen. Een bijkomende bewerking is eveneens nodig op de voorzijde van het paneel om toegang tot de fixeerschroeven te verkrijgen.

  Niets bijzonder bij de klassieke methode, in tegenstelling met de nesting techniek, waar de onderdelen geoptimailseerd zijn in één en hetzelfde paneel, waardoor de toegang tot de zijden minder eenvoudig is.

  En  nochtans... de CBA bonus maakt de nodige bewerking op de zijden mogelijk dank zij een slimme oplossing die de nodige ruimte voorziet in het zaagschema voor de realisatie van een toegangsruimte. Een speciale tool laat u toe een gleuf te maken in de zijkant in één enkele operatie.

  Voorbeeld van Clamex







  Vereisten en beperkingen

  Het systeem vereist de installatie van de "bonus CBA-Connectors". Naar gelang de versie van de software en de aanwezige tools, zijn enkele voorwaarden te voorzien tijdens de plaatsing.

  Een betaalbare en efficiënte oplossing

  Deze bonus is beschikbaar zonder extra kosten, wat het des te voordeliger maakt gezien de bereikte tijdwinst voor de gebruiker..

  Er is een beperkte installatietijd en parametrering nodig, de productie kan na enkele aanpassingen weer opgestart worden.

  Bezoek de CAD/CAM software CABINET VISION pagina voor meer informatie over het ontwerpen en de productie van meubels met behulp van de computer.















• Maken van afgeschuinde meubels met CABINET VISIONMet CABINET VISION kan men allerlei soorten meubels ontwerpen, in bijzonder meubels die onder een afschuining moeten geplaatst worden.Met de CBA bibliotheek voor het maken van afgeschuinde meubels beschikt u over een volledig parametrisch systeem dat zeer snel al uw producties van schuine meubels kan beheren.

  Toelichting bij de mogelijkheden van CABINET VISION bij het ontwerpen en de productie van afgeschuinde meubels

  CABINET VISION beschikt over meerdere mogelijkheden om schuine meubels te ontwerpen. Deze mogelijkheden en de souplesse in gebruik zijn afhankelijk van de versie waarover u beschikt.

  Anderzijds, biedt de CBA bibliotheek een kostbare hulp om deze schuine meubels te ontwerpen en produceren.



  Met CABINET VISION Core Cabinets (basisversie) is het mogelijk om de vorm van elk onderdeel van een meubel te wijzigen. Het is dus mogelijk om een ??meubel te verkrijgen waarvan de vorm overeenkomt met de behoefte, op voorwaarde dat elk paneel wordt aangepast aan de gewenste vorm.

  Met de xShaping-multiplier is het mogelijk om de vorm van een meubel aan te passen. Alle panelen passen zich automatisch aan de vorm aan die wordt gegeven aan het complete meubel.

  Met de CBA bibliotheek volstaat het om enkele parameters te wijzigen, om een linker, rechter of achter afschuining te bekomen ongeacht de versie CABINET VISION die u gebruikt.

  De videos hieronder illustreren de mogelijkheden van de CBA bibliotheek bij het ontwerpen van afgeschuinde meubels met CABINET VISION.

  Gebruik van CABINET VISION voor het ontwerpen van rechts afgeschuinde meubels.

  Gebruik van CABINET VISION voor het tekenen van een meubel met achter afschuining.

  Gebruik van CABINET VISION voor het ontwerpen van een meubel met afschuining achteraan en Clamex-verbinding voor de rug.

  Terugkeren naar de CABINET VISION pagina voor het ontwerpen van meubels

• Maken van greeploze meubels met CABINET VISIONMaken van greeploze meubels met de CBA complement en CABINET VISION

  Greeploos ontwerp met CABINET VISION

  De CAD/CAM software CABINET VISION laat het ontwerpen van allerlei soorten meubilair toe, met inbegrip van greeploze meubels.



  Met de CABINET VISION software kan men vrij alle onderdelen wijzigen en aanpassen om de noodzakelijke aanpassingen te maken om greeploze meubels te produceren. Dank het pakket van CBA, wordt deze handelingen aanzienlijk vereenvoudigd.

  CABINET VISION biedt nu een native bouwmethode voor greeploze meubels. Hierdoor is het mogelijk om zeer snel een visueel resultaat en een correcte zaaglijst te verkrijgen.

  Ons pakket voegt de mogelijkheid toe om een productie strategie te bepalen die aangepast is aan uw CNC machine. Deze oplossing biedt meer vrijheid van tekenen en bijkomende productie mogelijkheden.

  De ondersteunde profielen voor de greeploze meubels

  Drie profiel types worden op dit ogenblik aangeboden. Een inox en enkele houten profielen. De afmetingen van deze profielen zijn volledig aan te passen door de gebruiker, die eveneens de mogelijkheid heeft om steeds wederkerende afmetingen op te slaan voor toekomstig gebruik.

  Metalen Profiel	Samengesteld Paneel	Enkel Paneel

  Productie technieken

  De belangrijkste voordeel van +CBANoHandle zit in de diversiteit van de productie mogelijkheden voor de niet-zichtbare zijden.

  Bij nesting kan de uitfrezing bijvoorbeeld deel uitmaken van hetzelfde gereedschapsbaan als de contour, met een zogenaamde "compressie"-gereedschap om splinters te voorkomen.

  Bij sommige machines moet men erover waken dat geen enkel reststuk zich losmaakt van het onderdeel. Daarom voorziet +CBANoHandle een pocket in plaats van het klassieke uitfrezen.

  Indien het onderdeel met gelijmde kantenband op een CNC geplaatst is, moet het uitfrezen verplicht in 2 stappen gebeuren. Daarvoor kiest +CBANoHandle automatisch een linkse en een rechte tool om beschadiging van de kantenband te voorkomen.

  In het andere geval, als de kantenband moet gelijmd worden na het uitfrezen van de cnc, kan +CBANoHandle ervoor zorgen dat bij het uitfrezen van de contour niet de volledige diepte wordt bereikt, maar een klein beetje materiaal laat staan, zodat de kantenlijmer haar gang kan gaan. De afwerking moet in dit geval met hand worden uitgevoerd.

  Resultaat van een snede op een machine type « Nesting »



  Resultaat van een snede op een machine waar geen enkel restdeel los moet komen van het onderdeel



  De Stuklijsten

  Zoals voor ieder CABINET VISION project, is de materiaallijst nodig voor de productie van de meubels volledig aanwezig en beschikbaar voor de printer.

  In geval van metalen profielen, wordt de lengte van ieder deel weergegeven in de stuklijst.

  In geval van een samengesteld houten profiel, kunnen alle verschillende onder-elementen gedetailleerd weergegeven worden of gegroepeerd als één enkel deel



  Een betaalbar pakket met onmiddellijk effect

  Het pakket is beschikbaar voor een klein bedrag, gezien de aanzienlijke tijdwinst die het biedt.

  Een korte installatie en parametrering volstaan in de meeste gevallen en de productie kan binnen het uur terug opgestart worden.

  Bezoek de pagina CAD/CAM software CABINET VISION voor meer informatie over het ontwerpen en de productie van meubels met computer.

• Productie van meubels vanuit Blum Dynaplan met CABINET VISION S2M CenterMet de S2M Center oplossing van CABINET VISION kunt u automatisch zagen en numeriek gestuurde machine centers aansturen met de BXF bestanden komende van Dynaplan.

  Het principe voor de productie van meubels vanuit Blum Dynaplan met CABINET VISION S2M Center is eenvoudig. Het volstaat een meubel te ontwerpen in Dynaplan en vervolgens te exporteren in het « BXF » formaat naar CABINET VISION. S2M zorgt ervoor dat de bestanden automatisch in lagen worden geconverteerd naar CNC programma's !

  Beschikt u niet over een CNC, dan kunt u ook het zaagplan afdrukken (S2M Standard minimum)

  Ontwerp in Dynaplan



  Export BXF van Dynaplan naar CABINET VISION



  Import van onderdelen in de module « S2M » van CABINET VISION



  De onderdelen kunnen onmiddellijk naar de machine worden gestuurd, maar het iso ok mogelijk de vorm te wijzigen en bijkomende machine operaties toe te voegen !

  Vormgeven van onderdelen



  Aangeven van CNC opdrachten



  Zaagschema voor de zaag of nesting.



  ---

  Ter informatie :

  • Automatisch verwerken van de DXF bestanden met CABINET VISION S2M Center

  • Import en behandeling van DXF bestanden van de TopStair software
